  • Bomba de tubulação lineada por flúor vertical IHG-F
Bomba de tubulação

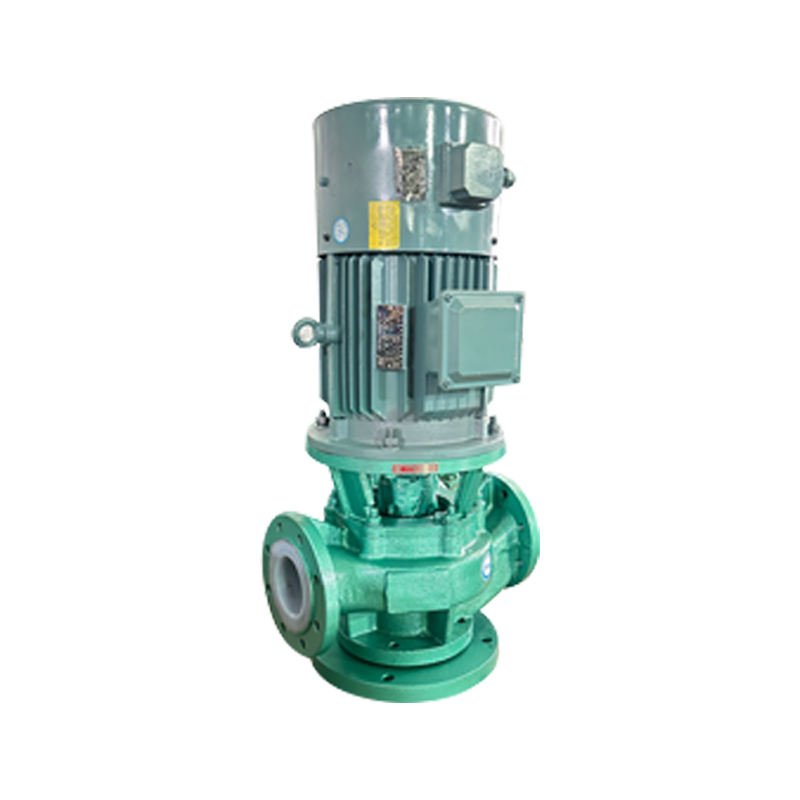

Bomba de tubulação lineada por flúor vertical IHG-F

Temperatura aplicável: -20 ° C ~ 150 ° C

A bomba de pipeline forrada de flúor IHG-F é uma estrutura vertical com o mesmo diâmetro de entrada e saída e está localizada na mesma linha central. O impulsor está diretamente conectado ao eixo do motor, possui alta eficiência, economia de energia e baixo ruído e pode equilibrar efetivamente a carga radial e axial gerada pela operação da bomba; A vedação do eixo é feita de uma vedação mecânica avançada de fole externa, o anel é feito de cerâmica de alumina e o anel em movimento é feito de material de preenchimento de PTFE (especialmente equipado com outros materiais de acordo com as condições de trabalho especiais dos usuários), que é resistente ao desgaste e sedora de corrosão; Estrutura simples, manutenção fácil, pegada pequena, no reparo e substituição do impulsor, vedações e outras peças de uso, sem necessidade de remover o tubo. Este produto é amplamente utilizado em petróleo, indústria química, metalurgia, energia elétrica, papel, dessulfurização de gases de combustão, remoção de poeira, fibra sintética farmacêutica alimentar e outros setores.

+ Contate-nos + Download do catálogo

Descrição do produto

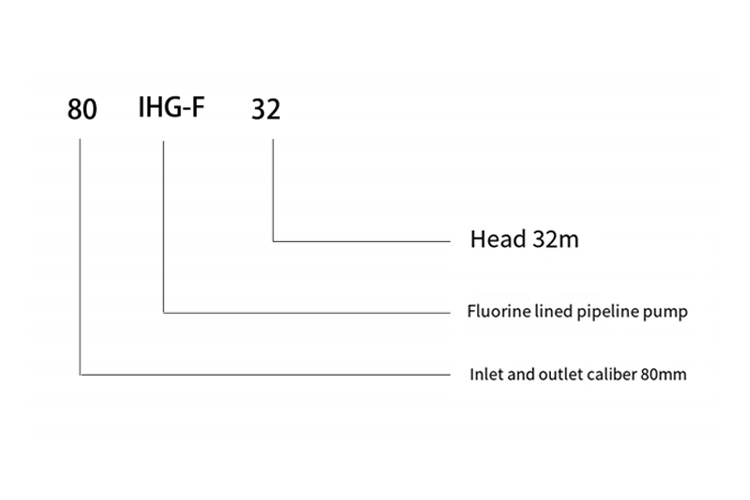

IHG-F Estrutura e Material e Modelo Sense

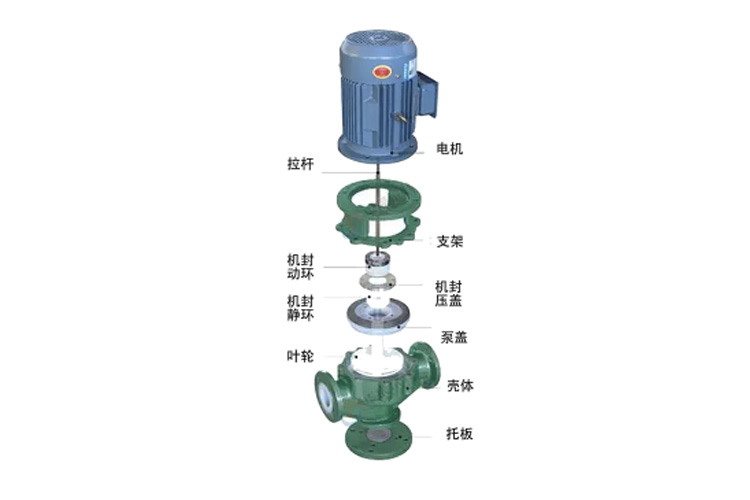

Estrutura e material

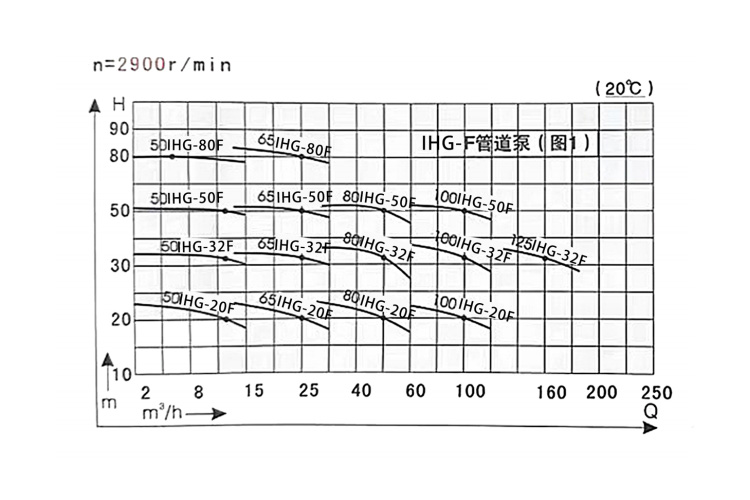

(n = 2900r/min) Diagrama da curva de desempenho

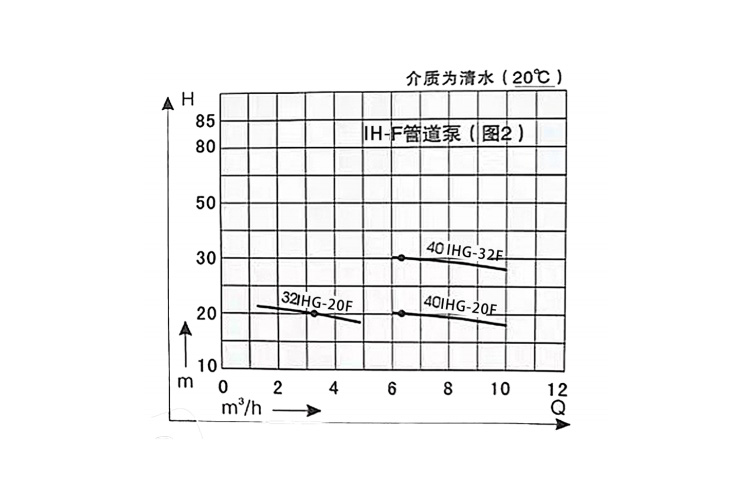

(n = 2900r/min) Diagrama da curva de desempenho

Modeloo e data técnica

Model Fluxo
(m³/h) 		Cabeça da bomba
(M) 		η
(%) 		Subsídio de cavitação
m 		Entrada x saída
mm 		Poder
(KW) 		Peso
(kg)
32IHG-20F 2 20.5 15 2.5 32 × 32 1.1 59
*3.2 20 22
5.5 18 24
40IHG-20F 8 20 31 2.5 40 × 40 1.5 50
*6.3 20 30
10 18 32
40IHG-32F 8 32 31 3.5 40 × 40 3 82
*6.3 32 30
10 30 32
50IHG-20F
7 		22
40 		3.5 50 × 50 2.2 84
*12.5 20 45
15 16 42
50IHG-32F 33 33 3.5 50 × 50 4 88
*12.5 32 45
15 30 45
50ihg-50f 7 51 28 3.5 50 × 50 7.5 135
*12.5 50 40
15 49 48
50IHG-80F 7 80 20 5 50 × 50 11 180
*12.5 80 30
15 77 38
65IHG-20F 15 22 47 3.5 65 × 65 3 83
*25 20 52
35 16 57
65IHG-32F 15 33 38 3.5 65 × 65 5.5 118
*25 32 47
35 30 57
65IHG-50F 15 52 30 3.5 65 × 65 11 178
*25 50 45
35 46 42
65IHG-80F 15 82 30 3.5 65 × 65 18.5 220
*25 80 42
35 72 44
80IHG-20F 35 22 42 4 80 × 80 5.5 126
*50 20 55
60 18 60
80IHG-32F 35 33 45 4 80 × 80 11 180
*50 32 50
60 27 39
80IHG-50F 35 52 43 4 80 × 80 18.5 220
*50 50 55
60 45 43
100ihg-20f 65 22 57 4.5 100 × 100 11 192
*100 20 60
120 17 63
100ihg-32f 65 35 57 5 100 × 100 18.5 240
*100 32 62
110 26 65
100ihg-50f 65 51 54 5 100 × 100 30 340
*100 50 60
120 43 48

Instumle/flangesize

Modelo UMparência e dimensões de montagem Tamanho do flange de entrada Tamanho do flange de saída
H h L f C T A n-t C e n-t a b C e n-t
32IHG-20F 545 125 320 20 130 80 230 4-1118 32 20 4-m16 140 100 35 20 4-m16
40IHG-20F 580 125 320 20 130 80 230 40 21 150 110 40 21
40IHG-32F 650 135 340 20 130 80 230 40 21 150 110 40 21
50IHG-20F 615 145 330 20 130 80 230 50 21 165 125 40 21
50IHG-32F 670 145 340 20 130 80 230 50 21 165 125 50 21
50ihg-50f 755 150 424 25 160 100 280 4-20 50 21 165 125 50 21
50IHG-80F 910 148 440 25 160 100 280 50 21 165 125 50 21
65IHG-20F 695 155 340 25 160 100 240 65 21 8-m16 185 145 65 21 8-m16
65IHG-32F 725 155 380 25 160 100 240 65 21 185 145 65 21
65IHG-50F 870 160 420 25 160 100 240 65 23 185 145 65 23
65IHG-80F 980 165 470 25 180 150 300 66
00 		23 185 145 65 23
80IHG-20F 735 170 420 25 160 100 260 80 23 200 160 80 23
80IHG-32F 930 170 440 25 160 100 260 80 23 200 160 80 23
80IHG-50F 945 175 460 25 160 100 260 80 23 200 160 80 23
100ihg-20f 950 185 440 25 195 140 300 4-a25 100 23 220 180 100 23
100ihg-32f 1020 210 470 25 195 140 300 100 23 220 180 100 23
100iHG-50F 1150 220 470 25 195 140 300 100 23 220 180 100 23

+ Entender parâmetros detalhados do produto
